Vertikal drehbare Tischmaschine mit Plastikpulley 160 Tonnen
Die vertikale Drehtischspritzgießmaschine ist aufgrund ihres einzigartigen Drehtischdesignskann in Verbindung mit erweiterter Automatisierungsausrüstung verwendet werden, um eine qualitativ hochwertige und effiziente automatisierte Produktion für Produkte mit komplexen Formen und speziellen Verfahren zu erreichenEs ist in der Automobilindustrie und in der neuen Energieindustrie weit verbreitet.
Diese Art von Maschine wird häufigfür die Herstellung von kleinen bis mittleren Kunststoffteilen verwendet, wie zum BeispielGehäuse für Mobiltelefone,Elektronische Komponenten,Autoteileundandere PräzisionsteileDie 120 Tonnen Kapazität bezieht sich auf die Klemmkraft, die die Maschine ausübt, um die Form während des Einspritzvorgangs zusammenzuhalten.Diese Klemmkraft sorgt dafür, daß die Form geschlossen und ordnungsgemäß versiegelt bleibt, während das geschmolzene Material eingespritzt wird.

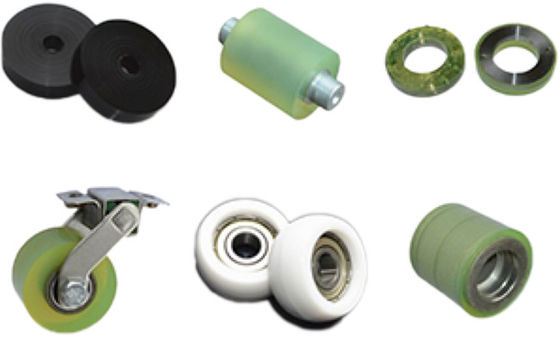

Die Scheibe hat 2 Stationen.Bei besonderen Bedürfnissen können 3 oder 4 Stationen gewählt werden, um eine bequemere Bedienung zu erreichen.Zubehör aus Kautschuk für Taschenräder, Mobiltelefonzubehör und andere Sekundärformprodukte.
1.Spezifikation:
| |
Einheit |
Die Fahrzeugklasse: |
Die Fahrzeugklasse |
Die Fahrzeugkennzeichnung: |
| Injektionsvorrichtung |
Konfigurationscode für den Schützen |
Name |
Z16 |
Z16 |
Z20 |
| Schraubzug |
mm |
200 |
200 |
250 |
| Schraubendurchmesser |
mm |
45 |
50 |
55 |
55 |
60 |
65 |
60 |
65 |
70 |
| Theoretisches Injektionsvolumen |
cm3 |
318 |
393 |
475 |
475 |
565 |
664 |
707 |
830 |
962 |
| Injektionsgewicht (PS) |
g |
296 |
365 |
442 |
442 |
526 |
617 |
657 |
772 |
895 |
| Unzen |
10.43 |
12.88 |
15.59 |
15.59 |
18.55 |
21.77 |
23.19 |
27.21 |
31.56 |
| Max.Injektionsdruck |
MPa |
218 |
177 |
146 |
170 |
143 |
122 |
198 |
169 |
146 |
| kgf/cm2 |
2226 |
1803 |
1490 |
1738 |
1460 |
1244 |
2022 |
1723 |
1486 |
| Injektionsrate |
cm3/s |
167 |
206 |
249 |
314 |
373 |
438 |
288 |
338 |
393 |
| Maximale Injektionsgeschwindigkeit |
mm/s |
105 |
132 |
102 |
| Drehgeschwindigkeit der Schraube |
Umdrehungsfrequenz |
10 bis 280 |
10 bis 240 |
10 bis 240 |
| Durchmesser des Positionierungsrings |
mm |
120 |
150 |
150 |
| Spritze aus der Platte |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Klemmvorrichtung |
Klemmkraft |
KN (tonnen) |
1568(160) |
1960 ((200) |
2450(250) |
| Klemmschlag |
mm |
300 |
350 |
350 |
| Min.Durchmattungsdicke |
mm |
300(400) |
350(450) |
350(450) |
| Max. Öffnen |
mm |
600(700) |
700(800) |
700(800) |
| (L*W) Max.Formgröße |
mm |
520*520/700*450 |
570*570/800*470 |
670*670/860*570 |
| Anzahl der Plattenspielstationen |
mm |
2 |
2 |
2 |
| (D) Größe des Drehtisches |
mm |
φ1400 |
φ1630 |
φ1800 |
| QTY des Ejektors |
Stück |
5 |
5 |
5 |
| Abstand zwischen den oberen Balken |
mm |
100 |
125 |
125 |
| Abstand zum Ejektor |
mm |
110 |
150 |
150 |
| Auswerferkraft |
KN (tonnen) |
45(4.6) |
45(4.6) |
45(4.6) |
| Andere |
Systemdruck |
MPa (kgf/cm2) |
13.7(140) |
13.7(140) |
13.7(140) |
| Kapazität der Ölbehälter |
L |
480 |
600 |
750 |
| Elektrizität |
KW |
22+2.2 |
31+2.2 |
37+2.2 |
| Heizleistung |
KW |
13.7 |
13.7 |
24.3 |
| Maschinendimensionen |
L*W |
m |
2.8 mal 2.2 |
3.5 mal 2.2 |
3.6 mal 2.3 |
| H (ohne Schutz) |
m |
- Ich weiß nicht.3.7 ((Max:4.5) |
- Ich weiß nicht.4.2 ((Max:5.2) |
- Ich weiß nicht.4.2 ((Max:5.2) |
| Kühlwasserkapazität |
L/min |
50 |
60 |
60 |
| Höhe des Arbeitstisches |
mm |
1495+(80) |
1600+(80) |
1600+(80) |
| Maschinengewicht |
Tonnen |
10.0 |
15.2 |
17.5 |
2. Eigenschaften:
- Drei-Säulen-Zwei-Stationen-Schaltplattenmaschinen und traditionelle Tischplatten über 85 Tonnen müssen mit einer Plattform ausgestattet sein
- Eine schnelle und effiziente Scheibe mit einer Wasserabdeckung in der Mitte zur Kühlung und zum Transport von Wasser in die untere Form.
- Hochpräzise Positionierung ermöglicht eine genauere Schließung der oberen und unteren Formen
- Automatische Vorrichtungen wie automatisches Ein- und Entfernen können installiert werden, um einen vollautomatisierten Betrieb der gesamten Maschine zu erreichen.

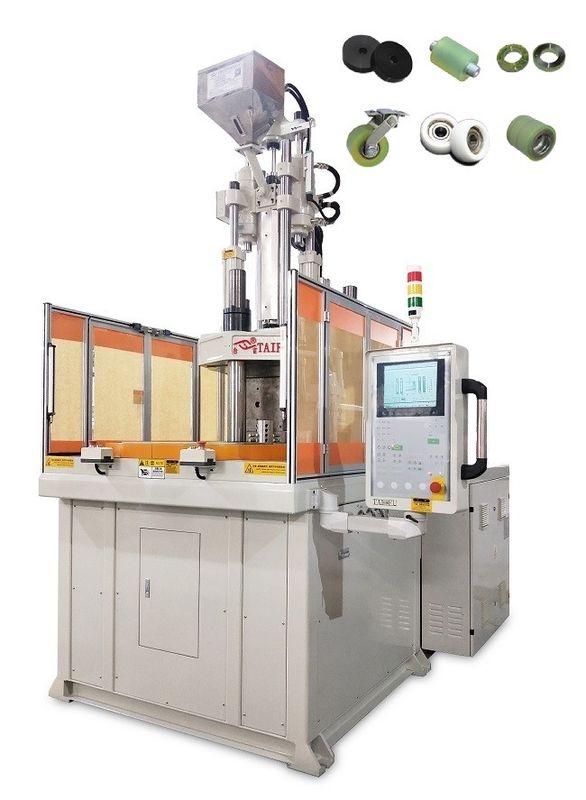

3. Maschinenbilder:
4. Anwendungen:
5Warum haben Sie uns ausgewählt?
1Die beste Produktqualität und der wettbewerbsfähigste Preis.
2- Erfahrenes technisches Personal in der Produktion.
3- Maßgeschneiderte Konstruktion und Produktion.
4Ausgezeichneter Vor- und Nachverkaufsservice.
6- Häufig gestellte Fragen:
F: Testen Sie alle Waren vor der Lieferung?
Ja, wir haben 100% Tests vor der Lieferung.
- Was ist das?Wie berechnet man die Tonnage für das Spritzgießen?
A: Tonnage = Volumen * Höchstsicherheitsdruck
Daher ist es immer am besten, mit einem erfahrenen Spritzgießer zu konsultieren, um die für eine bestimmte Anwendung erforderliche genaue Spritztonnage zu bestimmen.5 Tonnen pro Quadratzoll wird für die Berechnung der Klemmtonnage für eine bestimmte Form verwendet.
F: Verpackung und Versand?
Die Rolle ist innen mit Kunststoff bedeckt und außen kartoniert.
F: Welche Zahlungsbedingungen haben Sie?
T/T 30% Anzahlung, 70% vor Abflug.
F: Wie sieht es mit Ihrer Lieferzeit aus?
Im Allgemeinen dauert es 20 bis 45 Tage nach Erhalt der Vorauszahlung.
In Bezug auf Ihre Bestellung und Menge.
