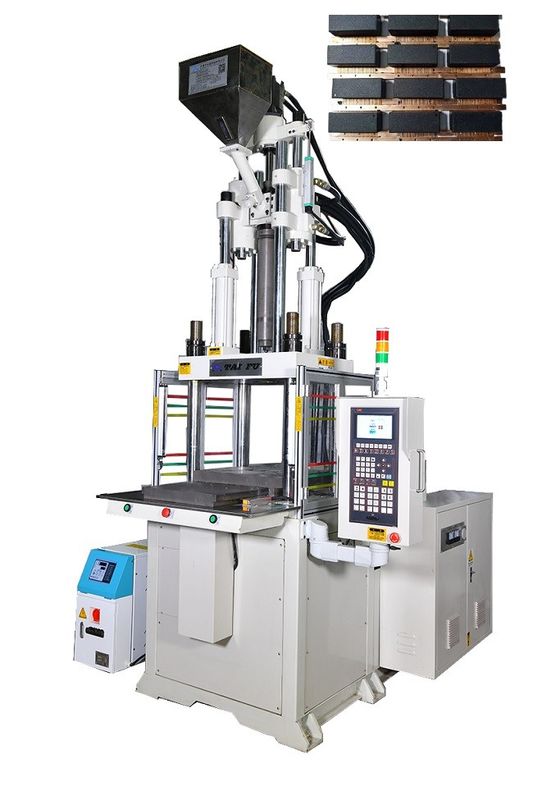

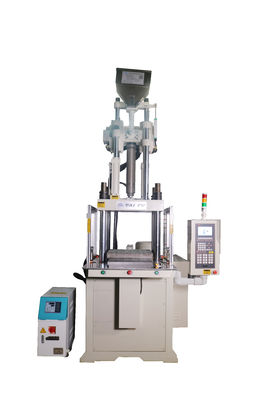

55 Tonnen Bakelit Vertikal Spritzgießmaschine mit thermoplastischen Materialien
Vertikale Formverriegelung, vertikale Einspritzung, Ein-Schiebe-Formstruktur, das Produkt wird nach dem Ausrutschen aus dem oberen Vorlageraum injiziert, der Arbeiterbetrieb ist bequemer,und optionale Roboter und Automatisierung für die vollautomatisierte Produktion.
Die unteren Formen rutschen aus dem oberen Formenraum, da für die Notwendigkeit hoher Extraktionsgrößen Produkte absolute Vorteile haben,Die oberen Formführungspfeiler verlassen die untere Form, um einen beweglichen Raum zu bilden, der aus der unteren Form ausgespült werden kannDie Produktion von Produkten mit hoher Extraktionsgröße ist effizienter, wurde in verschiedenen Arten von Kunststoffprodukten mit Inlays und Mehrzweckspritzgießverfahren weit verbreitet.
Bakelit Spritzgießmaschine: Diese Maschine wird zum Einspritzen von geschmolzenem Bakelitharz in eine Form verwendet, um Bakelitprodukte mit den gewünschten Formen und Größen herzustellen.Es besteht in der Regel aus einer Injektionsvorrichtung., eine Spannungseinheit und ein Steuerungssystem.
Diese Maschinen sind speziell für die Arbeit mit Bakelit-Materialien konzipiert und optimiert, die einzigartige Eigenschaften und Verarbeitungsanforderungen aufweisen.Die Bakelitmaschinenreihe bietet effiziente und zuverlässige Lösungen für die Herstellung verschiedener Bakelitprodukte.
Es ist erwähnenswert, dass Bakelit in den modernen Herstellungsprozessen weitgehend durch andere Materialien wie Kunststoffe und Verbundwerkstoffe ersetzt wurde.Der Begriff "Bakelitmaschinenreihe" wird noch verwendet, um Maschinen zu bezeichnen, die für die Arbeit mit ähnlichen Arten von thermosetzenden Harzen und Verbundwerkstoffen entwickelt wurden.
Spezifikation
Maschinentechnische Parameter
| |
Einheit |
Die Nummern des TFV4-35S |
Die Angabe der Größenordnung ist in Anhang I zu finden. |
Die Nummern sind folgende: |
| Injektionsvorrichtung |
| Schraubzug |
mm |
140 |
140 |
140 |
| Schraubendurchmesser |
mm |
22 |
26 |
28 |
28 |
30 |
32 |
32 |
36 |
40 |
| Theoretisches Injektionsvolumen |
cm3 |
53 |
74 |
86 |
86 |
99 |
113 |
113 |
143 |
176 |
| Injektionsgewicht (PS) |
g |
49 |
69 |
80 |
80 |
92 |
105 |
105 |
133 |
164 |
| Unzen |
1.75 |
2.44 |
2.83 |
2.83 |
3.25 |
3.69 |
3.69 |
4.67 |
5.77 |
| Max.Injektionsdruck |
MPa |
248 |
178 |
153 |
213 |
185 |
163 |
228 |
180 |
146 |
| kgf/cm2 |
2531 |
1812 |
1563 |
2170 |
1890 |
1661 |
2331 |
1842 |
1492 |
| Injektionsrate |
cm3/s |
44 |
62 |
72 |
65 |
74 |
84 |
100 |
126 |
156 |
| Maximale Injektionsgeschwindigkeit |
mm/s |
117 |
105 |
124 |
| Drehgeschwindigkeit der Schraube |
Umdrehungsfrequenz |
10 bis 300 |
10 bis 300 |
10 bis 280 |
| Durchmesser des Positionierungsrings |
mm |
100 |
110 |
120 |
| Spritze aus der Platte |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Klemmvorrichtung |
| Klemmkraft |
KN (tonnen) |
343 ((35)/441 ((45) |
Die Kommission wird |
833(85)/980(100) |
| Klemmschlag |
mm |
200 |
200 |
250 |
| Min.Durchmattungsdicke |
mm |
150(210) |
180(240) |
230(310) |
| Max. Öffnen |
mm |
350(410) |
380 ((440) |
480 ((560) |
| (L*W)Distanz zwischen Krawattenstangen |
mm |
410*220 |
445*255 |
520*350 |
| (L*W) Max.Formgröße |
mm |
330*360 |
400*375 |
500*470 |
| (L*W)Rutschengröße |
mm |
350*380 |
420*395 |
540*490 |
| QTY des Ejektors |
Stück |
3 |
3 |
3 |
| Abstand zwischen den oberen Balken |
mm |
80 |
80 |
80 |
| Abstand zum Ejektor |
mm |
100 |
100 |
100 |
| Auswerferkraft |
KN (tonnen) |
26.5(2.7) |
26.5(2.7) |
26.5(2.7) |
| Andere |
| Systemdruck |
MPa (kgf/cm2) |
13.7(140)/17.2 ((175) |
13.7(140) |
13.7(140)/17.2 ((175) |
| Kapazität der Ölbehälter |
L |
130 |
140 |
280 |
| Elektrizität |
KW |
5.5/7.5 |
7.5 |
15/18.7 |
| Heizleistung |
KW |
3.6 |
5.5 |
7.0 |
| Maschinendimensionen |
L*W |
m |
1.8 mal 1.2 |
2.05*1.3 |
2.2*1.5 |
| H(ohne stoßdämpfende Füße) |
m |
- Ich weiß nicht.2.2 ((Max:2.8) |
- Ich weiß nicht.2.32 ((Max:2.9) |
- Ich weiß nicht.2.7 ((Max:3.4) |
| Kühlwasserkapazität |
L/min |
25 |
35 |
40 |
| Höhe der Arbeitsbank+(ohne Stoßdämpfer) |
mm |
990+(60) |
1088+(60) |
1140+(70) |
| Maschinengewicht |
Tonnen |
1.5 |
1.9 |
3.9 |
Eigenschaften
- Geeignet für die Spritzgießerei von thermosetzenden Produkten. Direktkompressionsverriegelungsmechanismus mit hoher Verriegelungskraft, vertikale Doppelspritzglaskonstruktion, hoher Spritzdruck.
- Die Präzision der Einspritzposition ist hoch, und der Gesamtmechanismus der Maschine ist fest und schön.
- Ein- und Zweistation-Optionen sind frei verfügbar, wodurch das Formen kostengünstiger wird.
- Die elektrische Schutzeinrichtung sorgt dafür, dass keine Störungen auftreten und die Sicherheit der Bediener gewährleistet wird.
Anwendung
Warum haben Sie uns gewählt?
1Die beste Produktqualität und der wettbewerbsfähigste Preis.
2- Erfahrenes technisches Personal in der Produktion.
3- Maßgeschneiderte Konstruktion und Produktion.
4Ausgezeichneter Vor- und Nachverkaufsservice.
Häufig gestellte Fragen
F: Testen Sie alle Waren vor der Lieferung?
Ja, wir haben 100% Tests vor der Lieferung.
F: Verpackung und Versand?
Die Rolle ist innen mit Kunststoff bedeckt und außen kartoniert.
F: Welche Zahlungsbedingungen haben Sie?
T/T 30% Anzahlung, 70% vor Abflug.
F: Welche Arten von Produkten können mit einer vertikalen Spritzgießmaschine hergestellt werden?
Vertikale Spritzgießmaschinen werden üblicherweise zur Herstellung von Produkten wie eingespritzten Bauteilen, übergeformten Produkten, vertikal übergeformten Kabeln und Steckverbindern verwendet.und kleine Präzisionsteile.
F: Wie sieht es mit Ihrer Lieferzeit aus?
Im Allgemeinen dauert es 20 bis 45 Tage nach Erhalt der Vorauszahlung.
In Bezug auf Ihre Bestellung und Menge.
