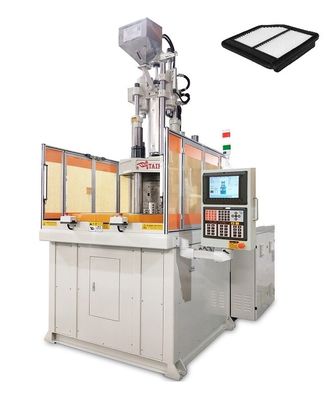

120 Tonnen Luft-/Ölfilter-Fertigungsmaschine Drehvertikalinspritzgasmaschine
TAIFU Vertikalspritzgießmaschine Qualität, Zuverlässigkeit und nachgewiesene Leistung,die eine sichere und einfache Handhabung sowie eine äußerst hohe Betriebssicherheit ermöglichen.
Unsere Maschinen werden weit verbreitet im BereichSpritzgießerei,Mehrfarbige Spritzgießerei,Mehrkomponenten-Spritzgießerei,hochpräzise Spritzgießerei,mit einer Breite von mehr als 20 mm,undSpritzgießereien aus flüssigem Silikon.
Es gibt verschiedene Maschinenmodelle wir haben VR-35/55/85/120/160/200/250/300
1.Spezifikation:
| |
Einheit |
Die in Absatz 1 genannten Anforderungen gelten nicht für das Fahrzeug. |
Die Fahrzeugkennzeichnung darf nicht überschreiten: |
Die Fahrzeugkennzeichnung ist folgende: |
| Einheit zur Injektion |
Konfigurationscode für den Schützen |
Name |
Z8 |
Z12 |
Z16 |
| Schraubzug |
mm |
140 |
160 |
200 |
| Schraubendurchmesser |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Theoretisches Injektionsvolumen |
cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Injektionsgewicht (PS) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| Unzen |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Max.Injektionsdruck |
MPa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Injektionsrate |
cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Maximale Injektionsgeschwindigkeit |
mm/s |
124 |
126 |
105 |
| Drehgeschwindigkeit der Schraube |
Umdrehungsfrequenz |
10~280 |
10~280 |
10 bis 280 |
| Durchmesser des Positionierungsrings |
mm |
120 |
120 |
120 |
| Spritze aus der Platte |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Klatschmaschine |
Klemmkraft |
KN (tonnen) |
833(85)/980(100) |
1176 ((120) |
1568(160) |
| Klemmschlag |
mm |
250 |
280 |
300 |
| Min.Durchmattungsdicke |
mm |
230(310) |
280(380) |
300(400) |
| Max. Öffnen |
mm |
480 ((560) |
560(660) |
600(700) |
| (L*W) Max.Formgröße |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Anzahl der Plattenspielstationen |
mm |
2 |
2 |
2 |
| (D)Größe des Drehtisches |
mm |
φ1010 |
φ1200 |
φ1400 |
| Abstand zwischen den oberen Balken |
mm |
80 |
80 |
100 |
| Abstand zum Ejektor |
mm |
100 |
100 |
110 |
| Auswerferkraft |
KN (tonnen) |
45(4.6) |
45(4.6) |
45(4.6) |
| Andere |
Systemdruck |
MPa (kgf/cm2) |
13.7(140)/17.2 ((175) |
13.7(140) |
13.7(140) |
| Kapazität der Ölbehälter |
L |
300 |
380 |
480 |
| Elektrizität |
KW |
15+2.2/18+2. Das ist ein sehr schwieriger Punkt.2 |
18+2.2 |
22+2.2 |
| Heizleistung |
KW |
7.0 |
10.7 |
13.7 |
| Maschinendimensionen |
L*W*H |
m |
2.3 mal 1.8 mal 2.7 |
2.5 mal 2.0 mal 3.3 |
2.8 mal 2.2 mal 3.7 |
| Arbeitstischhöhe |
mm |
1150+(70) |
1310+(70) |
1495+(80) |
| Maschinengewicht |
Tonnen |
4.6 |
7.0 |
10.0 |
2. Eigenschaften:
- Drei-Säulen-Zwei-Stationen-Rolltischmaschinen und herkömmliche Tischplatten über 85 Tonnen müssen mit einer Plattform ausgestattet sein
- Die Drehscheibe wird von einem Servomotor angetrieben und hat eine Positionierungsgenauigkeit von 0,02-0,03 mm
- Der Hauptmotor von 85 Tonnen oder mehr (einschließlich 85 Tonnen) ist mit einem Servo ausgestattet

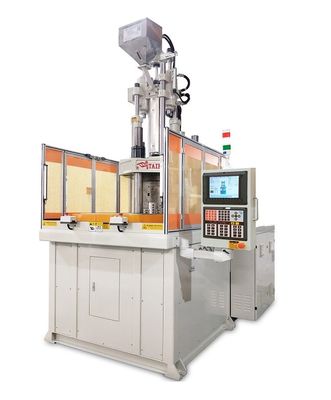

3. Maschinenbilder:

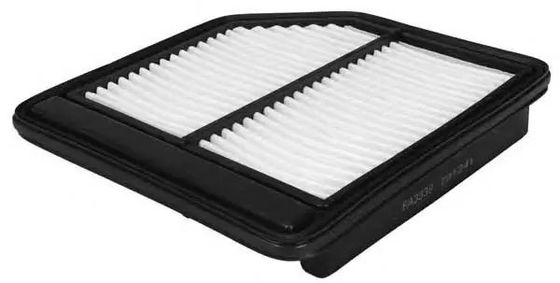

4. Anwendungen:
5Warum haben Sie uns ausgewählt?
1Die beste Produktqualität und der wettbewerbsfähigste Preis.
2- Erfahrenes technisches Personal in der Produktion.
3- Maßgeschneiderte Konstruktion und Produktion.
4Ausgezeichneter Vor- und Nachverkaufsservice.
6- Häufig gestellte Fragen:
- Was ist das?Wie berechnet man die Tonnage für das Spritzgießen?
A: Tonnage = Volumen * Höchstsicherheitsdruck
Daher ist es immer am besten, mit einem erfahrenen Spritzgießer zu konsultieren, um die für eine bestimmte Anwendung erforderliche genaue Spritztonnage zu bestimmen.5 Tonnen pro Quadratzoll wird für die Berechnung der Klemmtonnage für eine bestimmte Form verwendet.
F: Verpackung und Versand?
Die Rolle ist innen mit Kunststoff bedeckt und außen kartoniert.
F: Wie sieht es mit Ihrer Lieferzeit aus?
Im Allgemeinen dauert es 20 bis 45 Tage nach Erhalt der Vorauszahlung.
In Bezug auf Ihre Bestellung und Menge.
F: Welche Zahlungsbedingungen haben Sie?
T/T 30% Anzahlung, 70% vor Abflug.
F: Testen Sie alle Waren vor der Lieferung?
Ja, wir haben 100% Tests vor der Lieferung.
